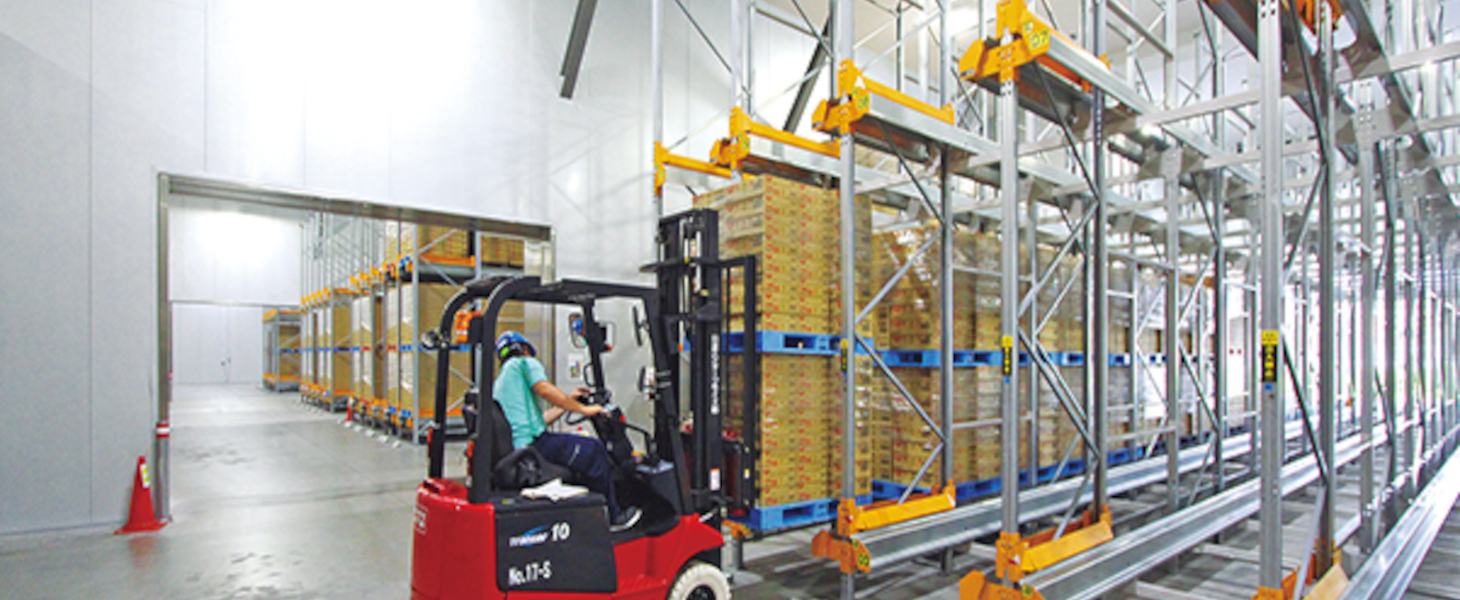

電動台車式水平流動ラック「シャトルラックL」
先入れ先出しが簡単にでき、格納効率が高く、拡張性に優れた台車式水平フローラック
シャトルラックLは、レールつきラックの中を台車が走行し、パレットの入出庫を行う保管システムです。台車は処理能力に応じて必要な台数を導入し、フォークリフトを使って間口間の台車移動を行います。SKUやロットあたりの在庫数が多い製品の保管に適しており、先入れ先出し、先入れ後出しの構成が選択できます。副原料や包装資材の供給待機、食品工場の出荷前一時保管などで活用されています。拡張性に優れており、事業環境の変化に応じ、台車や棚の追加が柔軟にできます。
ロット単位が小さい格納物、ケース単位のピッキング作業がある場合は、移動ラック（移動棚）との比較検討をお勧めします。
特長
高いスペース効率、作業効率、安全性

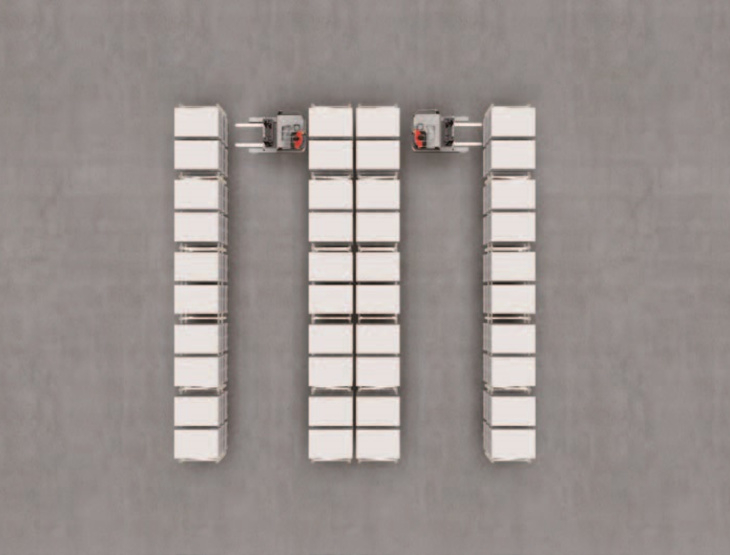

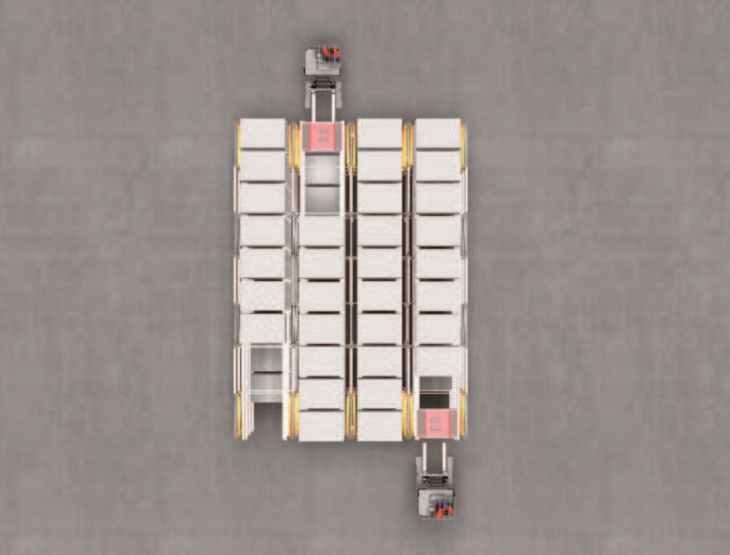

限られた設置スペースで効率的なレイアウトが構築でき、フォークリフトで入出庫を行うマテハン設備としては、面積当りの格納数が最も多くなります。固定棚のようにフォークリフトが通路内に入る必要がないため、フォークリフト作業者の数を削減でき、狭い通路内での衝突事故のリスクも低減できます。
先入れ先出し、先入れ後出しどちらにも対応可能

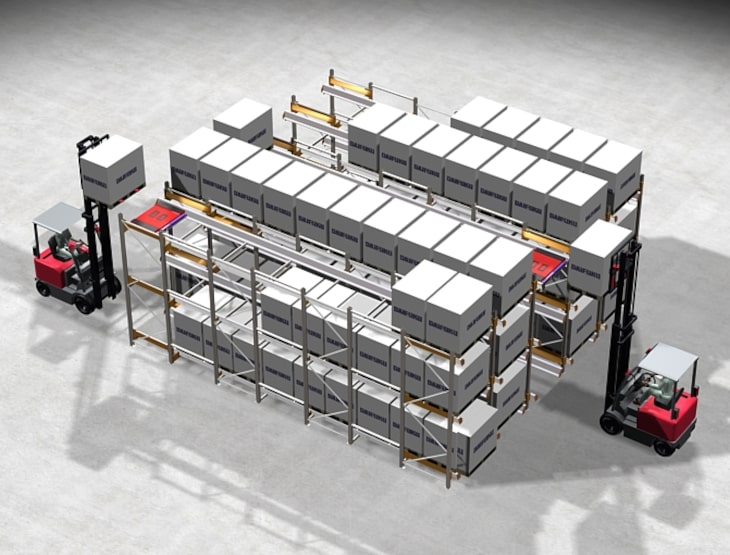

先入れ先出し
手前から入庫し、奥から出庫することで、先入れ先出し保管を行います。1レーンには同一SKUを保管します。（モデルシステム)

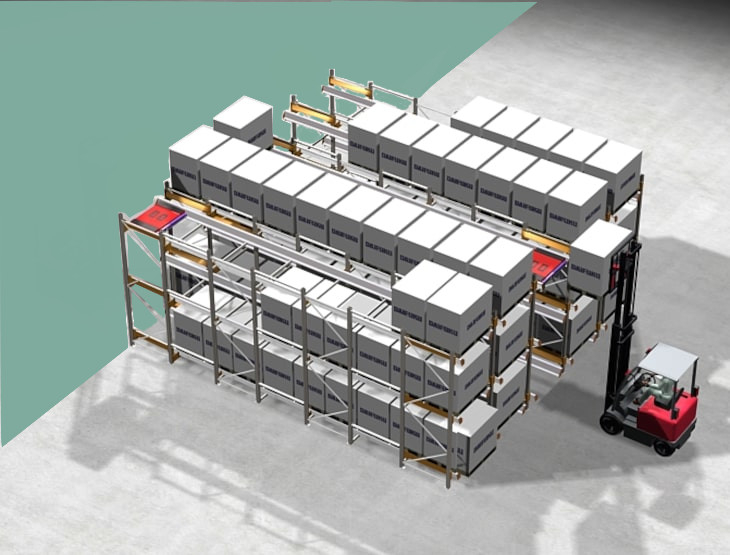

先入れ後出し
壁に寄せて設置し、壁と反対側から入出庫を行います。入庫、出庫とも同じ側から行うため、先入れ後出し管理となります。1レーンには同一SKU、同一ロットの製品を保管します。
省エネ
搬送台車にはバッテリー方式を採用。減速時に回生電流をバッテリーに蓄電することで、連続稼働時間8時間を達成。導入後のランニング費用を抑えることができます。

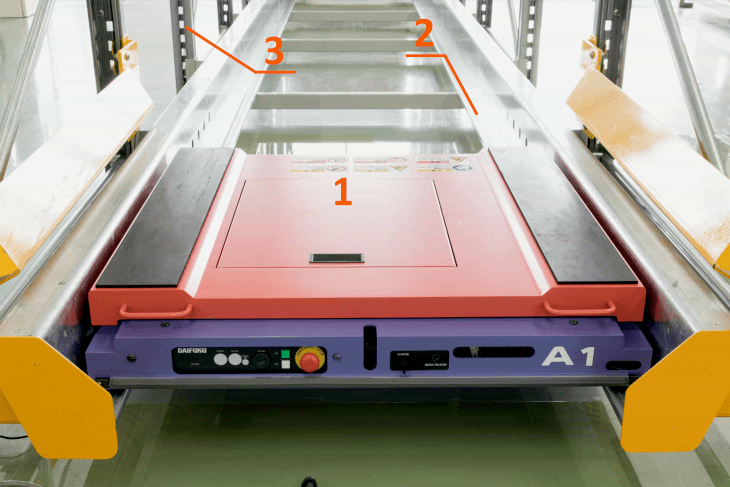

システム構成
++2++3

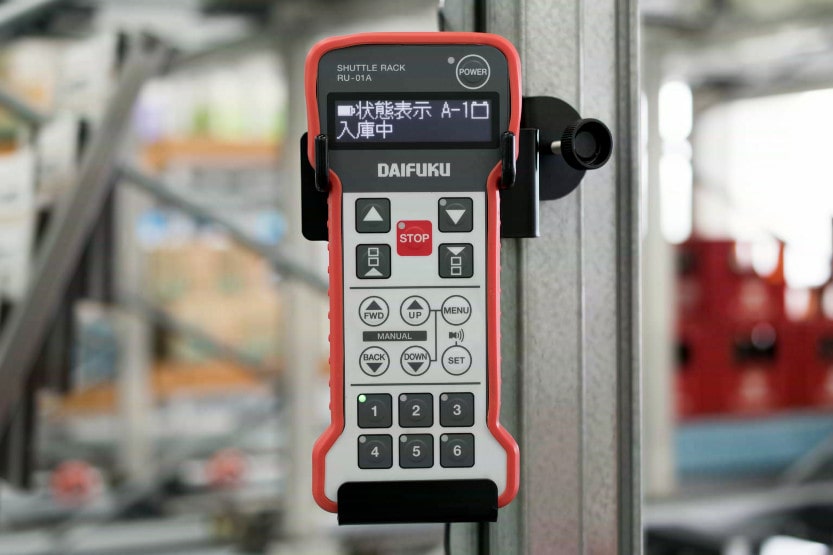

台車操作用リモコン。フォークリフト乗ったまま簡単操作。
運転モード
単一入庫
作業者側に置かれた荷物を棚の奥詰めで格納し、台車は作業者側に戻る
単一出庫
最も作業者寄りに格納されている荷物を最前列に出庫
全出庫
全ての格納物を自動で作業者側に出庫
個数指定出庫
出庫する荷物の数を指定して出庫
手前荷揃え
出庫する荷物の数を指定して出庫
奥荷揃え
台車を置くスペースを残し、格納物を全て作業者側と反対に搬送
終端移動
作業者と反対側に台車が移動。反対側にいる作業者に台車を渡す時に使用する
連続入庫
単一入庫を繰り返す
在庫数確認
台車上の在荷検出センサーで格納数を算出し、リモコンに在庫数を表示
牽引救出
万が一、ラック内で台車が故障しても、もう一台の台車で作業者側まで牽引
モデルシステム
モデルシステムをご紹介します。こちらよりご覧下さい。
